Преобразователи

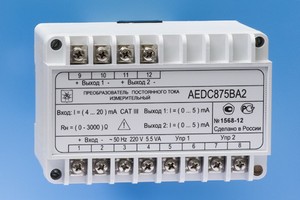

AEDC875 Преобразователь

AEDC875
Код
136,8$ руб с НДС

AEDC875 c 3-мя аналоговыми выходами 158,4 USD

Преобразователь AEDC875 предназначен для измерения постоянного тока или напряжения постоянного тока и преобразования измеренных значений в унифицированные сигналы постоянного тока и в цифровой кодированный сигнал для передачи на верхний уровень автоматизированной системы.

Преобразователь AEDC875 может применяться в измерительных каналах автоматизированных систем управления, контроля и регулирования технологических процессов производства, диспетчерского управления и контроля объектов энергетических и промышленных предприятий,  в том числе опасных производственных объектов.

Преобразователь является изделием второго порядка по ГОСТ Р 52931-2008 и предназначен для установки  в шкафах, закрытых распределительных щитах, комплектных распределительных устройствах.

Преобразователь выполнен в конструктивном исполнении,  обеспечивающим возможность

крепления на рейку монтажную ТН-35-7,5  ГОСТ Р МЭК 60715-2003  или непосредственно на панель.

Преобразователь AEDC875 выполнен без гальванической связи между входными и выходными цепями.

По защищенности от воздействия окружающей среды преобразователь соответствует

защищенному от попадания внутрь твердых тел. Степени защиты корпуса IP20 по ГОСТ 14254-96 (МЭК 529-89). 47113964.2.030РЭ

Номинальные значения климатических факторов для эксплуатации в рабочем состоянии по

ГОСТ Р 52931-2008  для группы С4  и по ГОСТ 15150-69  для вида климатического исполнения УХЛ3.1 с расширенным диапазоном температур. При этом:

- температура окружающего воздуха, °С…………….…..….. от минус 30 до 55;

- верхнее значение относительной влажности воздуха при

температуре 35°С без конденсации влаги, %…………………. 95.



Расшифровка обозначения AEDC875:





Краткие технические характеристики AEDC875:

Условное обозначение

Диапазон измерений

Выходной ток, мА

Сопро- тивление нагрузки, Ом

Пределы основной погрешности по аналоговому выходу γ, %

AEDC875AА2

От 0 до 5 мА

0 - 5

0 - 3000

± 0,5

AEDC875AА3

AEDC875AВ2

4 - 20

0 - 500

± 0,5

AEDC875AВ3

AEDC875AС2

0 - 20

0 - 500

± 0,5

AEDC875AС3

AEDC875AЕ2

-5 - 0 - 5

0 - 3000

± 0,5

AEDC875AЕ3

AEDC875Aхх

См. таблицу 3

См. таблицу 3

± 0,5

AEDC875Аххх

AEDC875ВА2

От 4 до 20 мА

0 - 5

0 - 3000

± 0,5

AEDC875ВА3

AEDC875ВВ2

4 - 20

0 - 500

± 0,25

AEDC875ВВ3

AEDC875ВС2

0 - 20

0 - 500

± 0,25

AEDC875ВС3

AEDC875ВЕ2

-5 - 0 - 5

0 - 3000

± 0,5

AEDC875ВЕ3

AEDC875Вхх

См. таблицу 3

См. таблицу 3

± 0,5 (± 0,25)*

AEDC875Вххх

AEDC875СА2

От 0 до 20 мА

0 - 5

0 - 3000

± 0,5

AEDC875СА3

AEDC875СВ2

4 - 20

0 - 500

± 0,25

AEDC875СВ3

AEDC875СС2

0 - 20

0 - 500

± 0,25

AEDC875СС3

AEDC875СЕ2

-5 - 0 - 5

0 - 3000

± 0,5

AEDC875СЕ3

AEDC875Схх

См. таблицу 3

См. таблицу 3

± 0,5 (± 0,25)*

AEDC875Сххх

AEDC875ЕА2

От -5 до 5 мА

0 - 5

0 - 3000

± 0,5

AEDC875ЕА3

AEDC875ЕВ2

4 - 20

0 - 500

± 0,5

AEDC875ЕВ3

AEDC875ЕС2

0 - 20

0 - 500

± 0,5

AEDC875ЕС3

AEDC875ЕЕ2

-5 - 0 - 5

0 - 3000

± 0,5

AEDC875ЕЕ3

AEDC875Ехх

См. таблицу 3

См. таблицу 3

± 0,5

AEDC875Еххх

* Значение в скобках для преобразователя с выходами типов В и (или) С
Примечание – Символ «х» в условном обозначении преобразователя AEDC875 с разноименными выходами – обозначение типа аналогового выхода- может принимать значения А, В, С, или Е


Таблица 3 **

Обозначение аналогового выхода

Выходной ток, мА

Сопротивление нагрузки, Ом

А

0 - 5

0 - 3000

В

4 - 20

0 - 500

С

0 - 20

0 - 500

Е

Минус 5 - 0 - 5

0 - 3000

** Таблица пронумерована номером "3", для того, чтобы ее наименование совпадало с руководством по эксплуатации.
