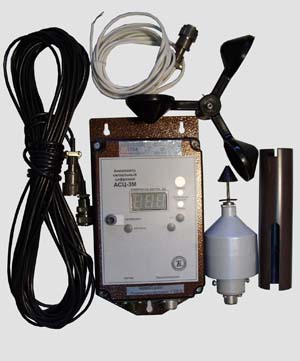

Цифровой сигнальный предназначен для определения предельно допустимой скорости воздушного потока (ветра) в промышленных условиях, выделения опасных ветровых порывов и включения при этом сигнальных устройств.

Анемометр АСЦ 3М предназначен для установки на существующие типы башенных, портальных, козловых кранах и других объектах, требующих оборудования устройствами аварийной ветровой защиты.

Применение АСЦ 3М регламентируется “ Правилами устройства и безопасной эксплуатации грузоподъемных кранов (машин) ПБ 10-382-00 “ и ГОСТом 1451- 77 “Краны грузоподъемные. Нагрузка ветровая. Нормы и методы определения”

Датчик ветра рассчитан на установку на открытом месте грузо­подъемного крана таким образом, чтобы обслуживаемый объект не создавал для датчика ветровой “тени”. Блок контроля устанавливается в кабине грузоподъемного механизма.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АСЦ 3М:

* V-скорость ветра.

·         Диапазон   измерения скорости ветра от 1,8 до 50 м/с.

·         Диапазон  установки порогов срабатывания в виде задания уставки предельной скорости ветра Vпр  от 5 до 35 м/с с шагом 0,1 м/с.

·         Предел допускаемой основной погрешности индикации и порога срабатывания по предельной скорости ветра Vпр не более ±(0,5+0,05V) м/с, где V- измеренная скорость

·         Блок контроля обеспечивает цифровую индикацию   скорости ветра с дискретностью отсчета 0,1 м/с. Количество знаков отсчета  3

·         Предусмотрена встроенная световая и звуковая сигнализация порогов «ВНИМАНИЕ» и «ПРЕДЕЛЬНАЯ СКОРОСТЬ», «ОПАСНО»

·         В анемометре предусмотрены контроль  значения  уставки  предельной   скорости  ветра,  проверка срабатывания сигнализации

·         При превышении скоростью ветра предельного значения или возникновения опасного порыва формируется сигнал «ОПАСНО» и включается внешнее сигнальное устройство

·         Допустимый ток во внешней нагрузке не должен превышать

-        1 А при питании от сети переменного тока   напряжением до 380 В

-        3 А при питании от сети постоянного тока    напряжением  до  30 В

·         В анемометре АСЦ-3М предусмотрен встроенный регистратор параметров с энергонезависимой памятью для регистрации момента времени выставления сигнала «Опасно» максимальных значений скорости и порыва  ветра с момента включения защиты момент времени регистрации максимальных скоростей регистрации количества фактов срабатывания сигнализации по превышению скорости ветра.

·         Считывание информации из памяти осуществляется без использования дополнительного оборудования в режиме «Калибровка» и закрыт от несанкционированного доступа

·         В приборе предусмотрена возможность организации канала передачи данных для внешних потребителей по протоколу I 2 C.

·         Электрическое питание анемометра осуществляется от

-        1) сети переменного тока напряжением (220) В с частотой       (50±1)  Гц

-        2) от источника постоянного тока напряжением от 9 до 30 В

·         Потребляемая мощность не более 3 ВА

·         Калибровка и проверка прибора осуществляется в полуавтоматическом режиме на  воздуходувной установке или на аэродинамической трубе, имеющие соответствующие характеристики.

·         Масса и габаритные размеры не более значений указанных в таблице.

·         Климатическое исполнение

-        для датчика - У1 ГОСТ 15150-69

-        для блока контроля – У2 ГОСТ 15150-69

·         Степень защиты по  ГОСТ 14255-69

-        для блока контроля - IP 50

-        для датчика - IP 54

·         Условия эксплуатации анемометра

·         датчик скорости ветра — от минус 50 °С до плюс 65 °С, и относи­тельной влажности до 95 %  при температуре воздуха плюс 30 °С

·         блок контроля — от минус 40 °С до плюс 55 °С, и относительной влажности до 90 % при температуре плюс 30 °С

·         Установочные и присоединительные размеры приведены на рис. 1 и рис. 2

·         Срок службы анемометра не менее 10 лет

КОМПЛЕКТНОСТЬ АНЕМОМЕТРА АСЦ 3М:
